新桂沢ダム諸元

諸元

上流面図

  • 上流面図

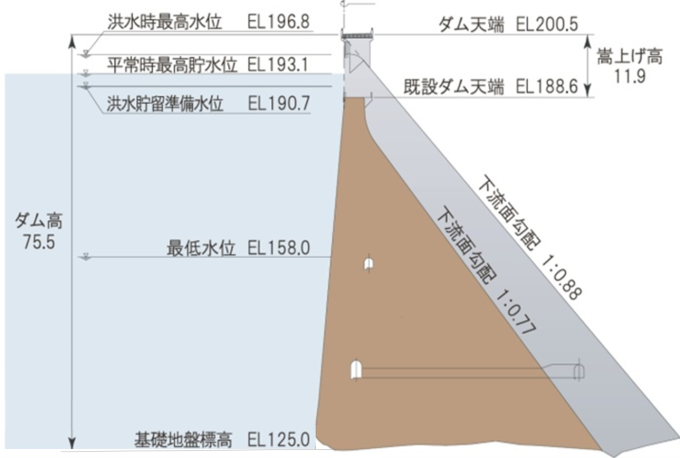

標準断面図

  • 標準断面図

貯水池容量配分図

  • 貯水池要領配分図

諸元

型式 重力式コンクリートダム
堤高 75.5メートル
(嵩上高11.9メートル)
堤頂長 397メートル
集水面積 298.7平方キロメートル
湛水面積 6.66平方キロメートル
総貯水容量 147,300千立方メートル
有効貯水容量 136,400千立方メートル
洪水調節容量 37,000千立方メートル
利水容量 113,100千立方メートル

ダムの高さと貯水水量

  • ダムの高さと貯水水量
