滝里ダム管理用水力発電設備
管理用水力発電概要
滝里ダムでは川の環境を守るために1秒間に9m3の水を流しています。滝里ダムではこの水を利用してダムの管理に必要な電気を作っています。

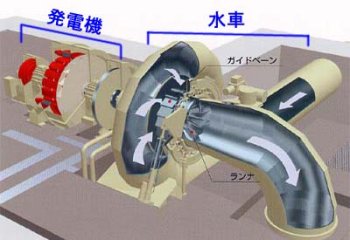

管理用水力発電の概要図
| 管理用水力発電所設備データ | |
|---|---|
| 水車 | |
| 型式 | 横軸単輪単流渦巻フランシス水車 |
| 有効落差 | 最大 30.1メートル（N．W．L時） 最小 21.6メートル（L．W．L時） |
| 使用水量 | 9.0立方メートル/秒 |
| 出力 | 最大有効落差時 2,370キロワット |
| 回転速度 | 333.3rpm |
| 数量 | 1基 |
| 発電機本体 | |
| 型式 | 横軸回転界磁三相同期発電機 |
| 定格の種類 | 連続 |
| 出力 | 2,380KVA |
| 電圧 | 6,600V |
| 力率 | 0.95（遅れ） |
| 周波数 | 50Hz |
| 回転速度 | 333.3rpm |
| 励磁方式 | ブラシレス |
| 数量 | 1基 |
